燃气水管锅炉的结构形式有哪些？

2025-03-31

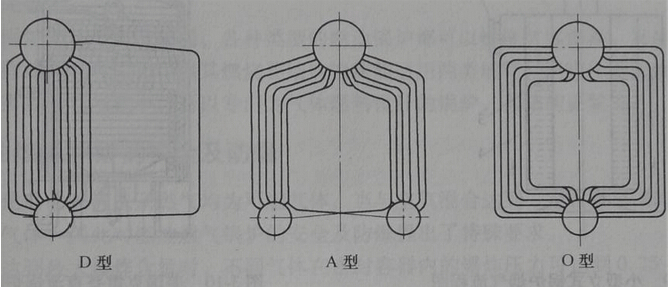

燃油气水管锅炉因其高效、灵活的特点，广泛应用于工业与供热领域。其主流结构形式主要包括 D型、A型、O型 三种布置方式，每种结构均有其适用场景与技术优势。以下为详细解析：

类型	结构特点	核心优势	适用场景
D型	双锅筒纵置式，炉膛与对流管束左右并列布置，烟道呈“D”型。	- 布局灵活：便于布置过热器、省煤器等尾部受热面。 - 空间紧凑：宽度与高度较小，占地面积少。 - 系列化生产：模块化设计，扩展性强。	中大型蒸汽/热水锅炉，高参数、复杂系统需求。
A型	双锅筒呈“人”字形对称布置，炉膛居中，对流管束分置两侧。	- 对称设计：烟气流动均匀，热负荷分布平衡。 - 结构简单：维护便捷。	中小型锅炉，负荷稳定。
O型	单锅筒或双锅筒环形布置，炉膛与对流管束形成闭环结构。	- 紧凑性高：适用于空间受限的场地。 - 烟气流程长：强化换热效率。	特殊场地需求或小型锅炉系统。
