河南焦作体育馆燃油气热水锅炉案例

一、项目背景：老场馆的绿色新生

河南焦作体育馆作为1984年建成的城市文体地标，承载着5000座赛事举办与全民健身的双重使命。这座建筑面积1.1万㎡的公共场馆，在经历近40年运营后，原供热系统暴露出热效率低、能耗高等问题：

• ​双重负荷挑战：需同时满足冬季15℃以上供暖标准及运动后洗浴高峰期的瞬时热水需求
• ​设备老化痛点：传统锅炉热效率低，年燃料消耗量大，燃料费用支出高
• ​环保升级压力：中心城区排放标准收紧，氮氧化物排放需降至50mg/m³以下

二、技术方案：分体式冷凝的效能革命

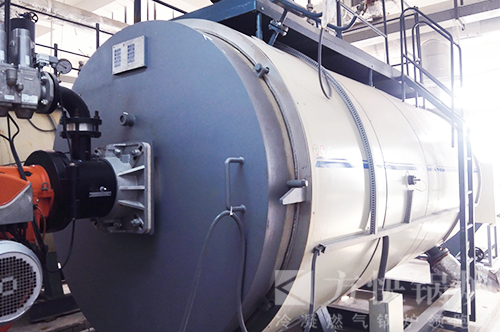

方快锅炉针对性部署2台WNSL型4.2MW分体式冷凝燃气热水锅炉，构建三大核心系统：

1. ​余热梯级回收架构

   采用独立冷凝换热模块，通过三回程烟管+螺旋翅片复合设计，将140℃烟气降温至55℃以下，实现二次热能回收，热效率可达105.6%。

2. ​智能负荷管理系统
   搭载方快云服务智慧控制系统，实现：

   • 洗浴高峰预测：根据赛事排期提前3小时预启动锅炉
   • 多模式自动切换：在供暖/洗浴模式间无缝衔接，水温波动控制在±0.8℃
   • 云端能效监控：通过多个传感器实时追踪运行参数，异常响应时间缩短至5秒

三、运行成效：多维价值突破

自锅炉改造完成以来，系统持续稳定运行：

• ​环保达标：氮氧化物排放稳定<30mg/m³，达到河南省标准严格要求
• ​体验升级：洗浴热水供应响应速度提升3倍，冬季馆内温度均匀性提高
• ​运维革新：通过远程诊断，故障处理效率提升60%，年维保成本大大降低
