产品中心

燃油气常压热水锅炉--分体式

分体式冷凝技术热效率高  为您节省大笔燃料费用


数百台先进设备  打造精工品质热水锅炉


结构设计合理  受热面充裕  有害物质排放少


知名品牌配件  全方位提升热水锅炉性能

立即咨询 立即留言

产品介绍




结构先进 布置合理 运行稳定


友好人机界面  简单方便

经典的全湿背锅壳式锅炉结构,锅内装置及各管口布置合理,运行稳定,性能可靠。

通过按键和显示实现人机对话,了解锅炉运行状况,对锅炉进行操作和管理,简单方便。

5.jpg完备的安全保护功能


全自动控制  功能完备

超温保护、二次过热保护、受热面水垢实时检测、防冻保护等全面保护锅炉运行安全。

一经投入起动,锅炉即自动运行,水位、水温等均自动调节,自动保护,可以定时开关机并按时分段启停。锅炉超压、超温、低水位、断电,欠压,过流、短路,缺相、防过烧及其它突发故障均能及时停炉,排除故障后人工复位。

性能优势


方快燃气常压热水锅炉



结构设计先进合理 效率超高 维护方便


  • 经典的锅壳式全湿背顺流三回程结构,火焰在大燃烧室内微正压燃烧,完全伸展,燃烧热负荷低,有害物质NOx排放量少。

  • 采用波形炉胆结构,满足炉胆受高温辐射后自由膨胀的需要。

  • 锅内装置及各管口布置合理,优化了锅内水循环,有效防止水垢产生,也利于提高水侧换热效果。

  • 较大水容积设计,炉体对负荷的波动不敏感,负荷变动范围大的用户仍然适用。

  • 前后烟箱上设有冷凝水排放装置,减少冷凝水对受热面的腐蚀。



燃气常压热水锅炉水垢探测

方快热水锅炉翅片管

方快燃气热水锅炉智能控制

方快燃气热水锅炉PLC控制系统

水垢报警功能

实时监控受热面水垢的形成情况,一旦超标,自动报警提示。



无切削挤压型螺旋翅片 降低排放

吸热效率高,有效降低排烟温度的同时,可去除烟气中的NOx、SOx等有害物质,使烟气达到国家一类地区排放标准。


彩色触摸屏 操控展示一目了然

  • 全中文的多级弹出式菜单,使锅炉的监控简单化、条理化、智能化

  • 可实时动感地显示燃烧器、水泵等的运行状况及火焰的变化状态。

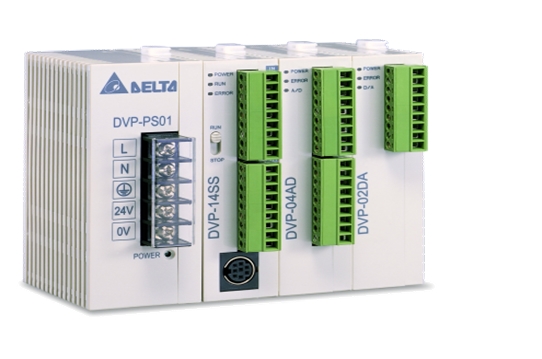

PLC全自动智能控制系统

  • 抗干扰性能强、使用寿命长

  • 记录故障历史 方便维护检修

  • 多方案的控制功能选择和丰富的扩展功能



了解方快锅炉产品详细情况  请拨打客服热线 或 点击右侧在线咨询

        客服电话:400-100-9030


技术参数


项目型号CLHS0.058-95/70-YQCLHS0.08-95/70-YQCLHS0.12-95/70-YQCLHS0.17-95/70-YQCLHS0.23-95/70-YQCLHS0.35-95/70-YQCLHS0.47-95/70-YQCWNS0.7-95/70-YQCWNS1.05-95/70-YQCWNS1.16-95/70-YQCWNS1.4-95/70-YQCWNS1.75-95/70-YQCWNS2.1-95/70-YQCWNS2.8-95/70-YQCWNS4.2-95/70-YQ
额定热功率kcal/h5*10^47*10^410*10^415*10^420*10^430*10^440*10^460*10^490*10^4100*10^4120*10^4150*10^4180*10^4240*10^4360*10^4
取暖面积m2500700100015002000300040006000900010000120015000180002400036000
循环水量m3/h22.8468121624364048607296144

额定进/出水温度

                                  95/70℃
兼用炉出热水量(△t=40℃)kg/h
6008001200180024003600
4800————
洗浴炉出热水量℃125017502500375050007500100001500022500250003000037500450006000090000
燃料消耗量



柴油Kg/h5.37.5910.615.921.231.842.463.695.4107.8127.3159.1190.9254.5381.8
天然气Nm^3/h 5.98.511.917.823.835.7 47.671.4107.0120.9142.7178.4214.1285.4428.1
   煤气Nm^3/h  12.117.2824.236.248.372.596.6144.9217.4245.5289.9362.3434.8579.5869.6
重油Kg/h       ————33.144.166.199.2114.9139165.4198.4264.6396.9
电功率燃油KW0.60.61.51.51.51.83.24.5666121216.518
燃气KW0.60.61.21.21.21.51.83.855510101515
热效率
91-93
电源要求220/50380/50
重量t0.2120.3100.3500.4900.6001.0501.0802.0102.5762.6002.6763.0405.0405.24010.080
外形尺寸长mm9669661080115013571760176033653365336534503850425052306550
宽mm7507508208809801130113016601720172018201820216021602530
高mm113214301606180118452116211618351935193520652065233523353640
运输尺寸
长mm
9009001000127011801280130026552655270027403140353240305320
宽mm9009001030120011801250125016601720172018201820216021602530
高mm135016501896200020002350235020352035203520652065
233523352840
排污口口径
DN40DN40DN50DN65DN65DN80DN80DN50DN50DN50DN50DN50DN50DN50DN50
浴水口口径
DN20
——————
进/出水口口径DN40DN40DN50DN65DN65DN80DN80DN100DN100DN100DN100DN100DN125DN125DN150
通大气口口径DN40DN40DN40DN40DN50DN65DN65DN80DN100DN100DN125DN150DN150DN150DN200
烟囱出口外径mm180180210210240240240300350350350350450450550
备注立式卧式



以上参数不具有合同性质,具体应以合同为准

燃料消耗量为安装冷凝器以后的数值;燃料热值:重油9860kcal/kg、柴油10250kcal/kg、天然气9140kcal/Nm3、液化石油气24998kcal/Nm3、城市煤气4500kcal/Nm3; 由于技术不断改进,如有变动恕不通知;详细参数请向放快总部索取。


应用案例

  • 天津海河教育园小区供热热水锅炉案例 天津海河教育园小区供热热水锅炉案例 天津海河教育园区规划总用地37平方公里,规划办学规模20万人,居住人口10万人,使用3台20蒸吨方快燃油气热水锅炉(分体式冷凝),运行高效,操作简便。
  • 陕西宝鸡吉利汽车燃气热水锅炉案例 陕西宝鸡吉利汽车燃气热水锅炉案例 陕西宝鸡吉利汽车整车、发动机项目是浙江吉利控股集团的重点项目,主要从事汽车整车及发动机的研发和生产。生产线使用2台8吨燃油气承压热水锅炉(分体式冷凝),运行高效,操作简单,安全可靠。
  • 柳州宝骏汽车交通燃气热水锅炉案例 柳州宝骏汽车交通燃气热水锅炉案例 上汽集团柳州宝骏二期,总投资80亿元人民币,占地约1450亩,包括具备年产能40万辆整车及发动机、20万辆新能源汽车的生产能力。使用4台方快燃油气热水锅炉(分体式冷凝),用于酸洗磷化池保温。
  • 内蒙古飞艇基地燃油气热水锅炉案例 内蒙古飞艇基地燃油气热水锅炉案例 中国飞艇基地----内蒙古飞艇制造基地,位于内蒙古巴彦浩特,占地面积4140亩,总投资20亿元,由成都空天电子有限公司的全资子公司阿拉善盟空天飞行器科技有限公司建设。
  • 沈阳城市建设学院燃油气热水锅炉案例 沈阳城市建设学院燃油气热水锅炉案例 沈阳城市建设学院在用2台方快燃油气热水锅炉(一体冷凝式),用于校区供暖及宿舍洗浴需求。
  • 河南焦作体育馆燃油气热水锅炉案例 河南焦作体育馆燃油气热水锅炉案例 河南焦作体育馆使用2台4吨方快燃油气承压热水锅炉(分体式冷凝),满足体育馆供暖、洗浴需求。
