方快锅炉有限公司

集锅炉研发、制造、销售

为一体的的高新技术企业

产品中心

低氮FGR燃气蒸汽锅炉-一体冷凝式

自主研发FGR技术  实测NOX<27mg/m3


符合一级城市排放标准  北京多家供热单位主选产品


锅炉热效率高  智能运行  节省大笔开支


水垢检测、烟温检测等预警装置  全方位保障锅炉运行安全

立即咨询 立即留言

产品介绍




自主FGR技术 真正低氮产品


外形美观  寿命持久

方快FGR锅炉将烟气再循环技术与各种炉型完美结合,打造真正低氮产品,实测NOX<27mg/m3。

表面喷塑处理,美观新颖;不结水垢,寿命长

5.jpg安装快速简便 后期维护简单


全智能化中文操作 简单直观

快装炉体设计,对现场无特别要求,安装快速简便;

实时动态显示,实时效能计算,触摸屏界面,多层口令设置,操作直观,快捷。

性能优势

符合一级城市排放标准   真正低氮环保产品   多地煤改气主选产品

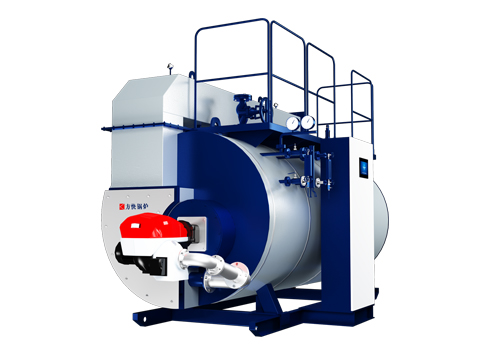

方快低氮FGR燃气蒸汽锅炉

方快FGR技术是将锅炉出烟口处的烟气通过设备再次作为进风进入锅炉,降低火焰温度,从而抑制NOx的产生的一项技术。为了将这项技术完美应用于燃气锅炉,方快锅炉的技术研发人员对锅炉结构与设计进行了多次的试验与记录,最终经过不断优化将NOX排放控制在标准范围内。


    方快低氮FGR燃气锅炉结构


独创FGR技术 实测NOX<27mg/m3


  • 自主创新FGR技术  低氮节能环保

  • 采用全新燃烧技术  配置冷凝器

  • 提高热能利用率达8%以上

  • 节省天然气燃料近10%


    方快FGR燃气锅炉结构特点



特殊结构设计 大幅提升产品性能


  • 采用锥形炉胆结构形式(部分),避免高温烟气聚集,确保低氮排放;

  • 大炉胆直径,保证充分烟气回流再循环空间;

  • 较大水容积设计,锅炉对负荷波动不敏感;



    方快承压热水锅炉控制面板



操作界面直观简捷  运行状态一目了然


  • 采用高分辨率的彩色触摸屏

  • 可实时动感地显示燃烧器、循环泵等的运行状况及火焰的变化状态,一目了然。

  • 全中文的多级弹出式菜单,使锅炉的监控简单化、条理化、智能化

  • 中文故障维修指南,操作简单


方快燃气热水锅炉防护装置


多种智能预警功能 保障安全高效运行


  • 电接点压力表、安全阀等多重安全保护;

  • 具有压力过高保护:锅炉内压力超过用户设定的最高压力时,过压指示灯亮,检查灯闪亮,发出报警声,禁止燃烧器工作(以防压力继续增大)。

  • 具有水垢报警功能:实时监控受热面水垢的形成情况,一旦超标,自动报警提示。

  • 具有断电,欠压,过流、短路,缺相、防过烧及其它突发故障均能及时禁止燃烧器工作,并发出报警声。

  • 具有超温保护功能:当锅炉出水水温高于时设定值时,(电接点双金属温度计发出指令)控制器禁止燃烧器工作,并发出报警声。




了解方快锅炉产品详细情况  请拨打客服热线 或 点击右侧在线咨询

        客服电话:400-100-9030


技术参数

项目型号WNS1WNS2WNS3WNS4WNS6WNS8WNS10WNS15WNS20
额定蒸发量t/h 1.02.03.04.06.08.010.015.020.0
相当发热量10 kcal/h641281922563845126409601280
额定蒸汽压力MPa(1)1.25(1.6)
额定蒸汽温度°C(184)193(204)
给水温度°C20
效率(燃油/气)
%100-104
锅炉重量
t4.811.614.11214.520233746
燃烧方式

微正压室燃
燃烧调节方式
全自动两段火全自动比例调节
使用燃料
60#重油/柴油/天然气/液化石油气/城市煤气
燃料消耗量60#重油Kg/h65.6131.2196.8262.4393.7524.9656.1984.21312.2
柴油Kg/h63.1126.2189.3 252.4 378.7 504.9631.2946.71262.3
天然气 Nm^3/h66.7 133.4200266.7 400.1 533.4 666.81000.21333.6
液化石油气Nm^3/h24.448.873.197.5146.3195243.8365.7487.6
城市煤气Nm^3/h135.4270.9406.3541.7812.61083.51354.32031.52708.6
外形尺寸mm
3925*2415*26205014*2860*35505112*2990*37856110*3100*39506760*3235*46757864*3225*42308345*3370*52068800*3450*48309950*5180*5280
给水口PNMPa1.6
DNmm
254040404040505065
主汽出口
PNMPa1.6
DNmm506580100125125150200200
排污口PNMPa1.6
DNmm404050505050505050
安全阀接口PNMPa1.6
DNmm40505050656580100100
安全阀泄放口PNMPa1.6
DNmm5065
65658080100125150
烟囟直径mm
300350450450550550700900900
电功率燃油kw3.68.914161829346979
燃气kw
3.28.513161829346167

以上参数不具有合同性质,具体应以合同为准

燃料消耗量为安装冷凝器以后的数值;燃料热值:重油9860kcal/kg、柴油10250kcal/kg、天然气9140kcal/Nm3、液化石油气24998kcal/Nm3、城市煤气4500kcal/Nm3;由于技术不断改进,如有变动恕不通知;详细参数请向方快总部索取。

应用案例

  • 山东金正大化工燃油气蒸汽锅炉案例 山东金正大化工燃油气蒸汽锅炉案例 金正大集团成立于1998年,是一家集科研、生产、贸易于一体的生态化工 集团公司,选用方快燃油气蒸汽锅炉2台,安装周期短,投入生产快,运行优良,是企业热能需求的好帮手。
  • 安徽淮南市第一人民医院燃气蒸汽锅炉案例 安徽淮南市第一人民医院燃气蒸汽锅炉案例 安徽省淮南市第一人民医院是淮南地区最大的综合性三级甲等医院,使用2台方快燃油气蒸汽锅炉(一体冷凝式),运行稳定,费用低廉,操作简单。
  • 陕西宝成航空仪表加工燃油气蒸汽锅炉案例 陕西宝成航空仪表加工燃油气蒸汽锅炉案例 陕西宝成航空仪表有限责任公司是中国航空工业集团公司所属骨干企业,位于陕西省工业重镇——宝鸡市市区,使用2台方快燃油气蒸汽锅炉(一体冷凝式),智能运行,高效节能。
  • 西安秦北管业加工燃气蒸汽锅炉案例 西安秦北管业加工燃气蒸汽锅炉案例 秦北集团是西安一家大型混凝土及管桩生产及销售公司,是目前西安具备较高现代化生产能力的预拌混凝土及预应力管桩生产企业之一。生产需要使用1台方快燃油气蒸汽锅炉(一体式冷凝),蒸汽出力强劲,蒸汽质量高。
